La rotonde n’est pas un choix d’architecte, c’est la réponse à un problème mécanique. Une locomotive à vapeur ne se conduit pas confortablement en marche arrière : visibilité médiocre, et stabilité dégradée sur les machines à tender séparé. Il fallait donc retourner la machine en fin de parcours et la garer à l’abri entre deux services. La plaque tournante et le bâtiment circulaire qui l’entoure résolvent les deux problèmes d’un seul geste.
Une géométrie dictée par la plaque tournante

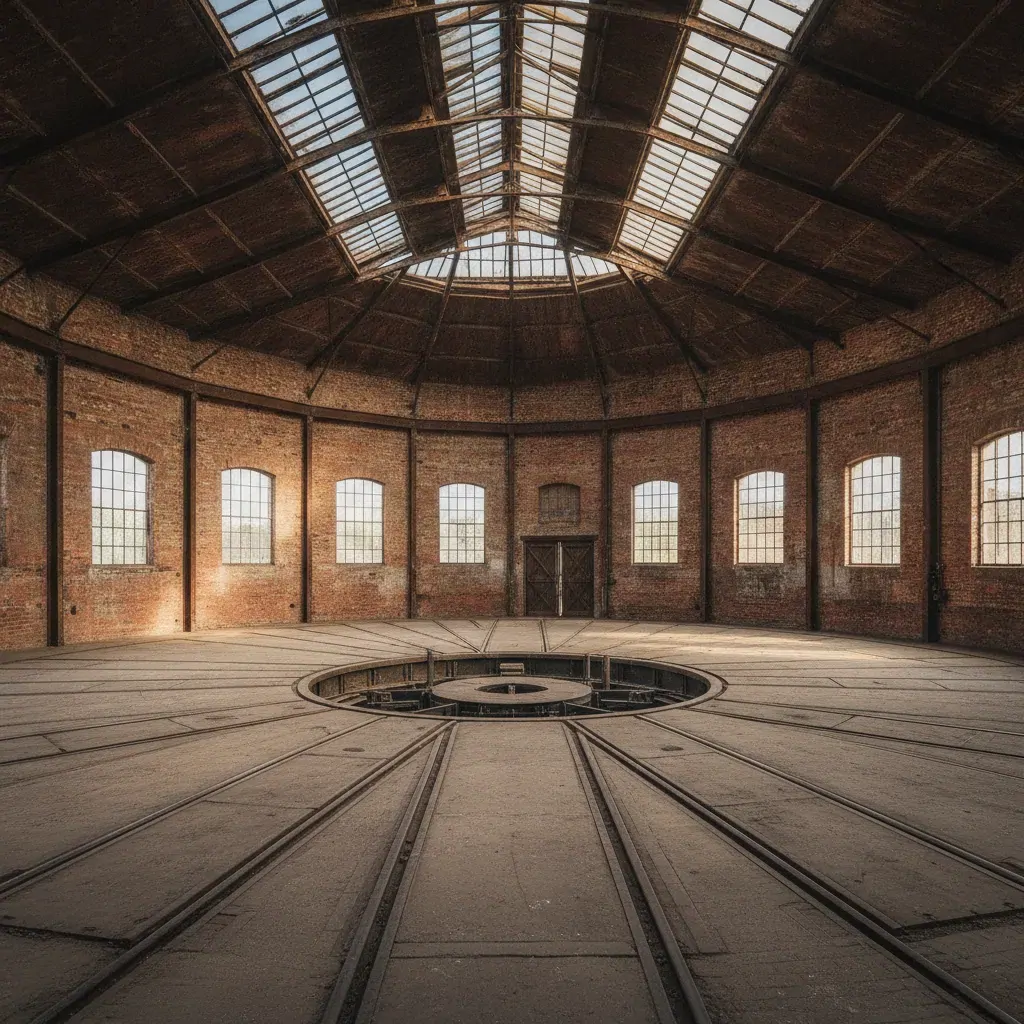

Au centre du dispositif, un pont métallique pivotant repose sur une fosse circulaire maçonnée. La locomotive s’y engage, l’ensemble tourne, la machine repart vers l’une des voies rayonnantes. Chaque voie mène à une travée du bâtiment, une machine par travée.
L’avantage sur un dépôt en peigne est décisif : une dizaine de positions desservies par un seul accès, sur une emprise foncière réduite. Dans un faisceau de voies parallèles, il faut au contraire un aiguillage par voie et une longueur considérable. En ville, où le terrain coûte cher, le cercle gagne.
Son défaut apparaît vite : tout passe par la plaque. Si elle tombe en panne, le dépôt entier est bloqué. C’est l’une des raisons pour lesquelles les dépôts postérieurs à la généralisation de la traction électrique et diesel abandonnent la forme circulaire — ces machines roulent aussi bien dans les deux sens.
Lire la charpente
Couvrir une rotonde est un exercice de structure singulier : il faut franchir des travées trapézoïdales, plus larges dehors que dedans, sans encombrer de poteaux le sol où circulent les machines.

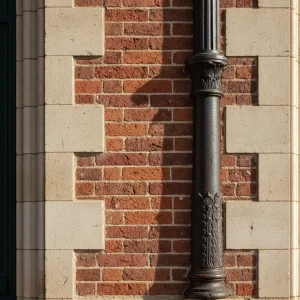

Les solutions varient avec l’époque. Les premières rotondes reposent largement sur la maçonnerie : murs porteurs épais, piliers intérieurs. Puis la fonte, et surtout le fer profilé, permettent d’alléger — fermes métalliques, poteaux fins, verrières de toiture pour éclairer sans lampe. C’est la même évolution que sur les halles de gare, décrite dans nos repères pour reconnaître une gare du XIXe siècle.
Un détail trahit l’usage : les conduits d’évacuation des fumées au-dessus de chaque position. Une rotonde de traction à vapeur devait extraire les fumées d’une dizaine de foyers allumés en même temps. Cheminées, lanterneaux et hottes de toiture en sont la trace directe.
Rotonde, remise, halle : les mots ne sont pas interchangeables
| Terme | Ce qu’il désigne | Indice sur le terrain |
|---|---|---|
| Rotonde | Bâtiment circulaire ou en demi-cercle autour d’une plaque tournante | Fosse circulaire, voies en rayons |
| Remise, dépôt en peigne | Bâtiment rectangulaire desservi par des voies parallèles | Faisceau d’aiguillages en amont |

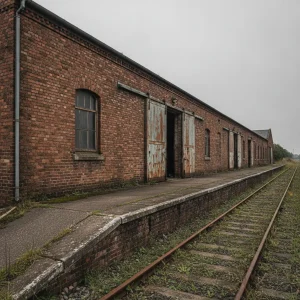

| Halle à marchandises | Bâtiment de transbordement | Quai de plain-pied avec le plancher des wagons |
| Halle voyageurs | Couverture des voies à quai en gare | Grande verrière au-dessus des trains |
La confusion la plus fréquente porte sur « halle », qui désigne indifféremment une couverture de quais et un bâtiment de marchandises. Le contexte tranche : on ne transborde pas des colis sous la verrière d’une gare terminus.
Repérer un dépôt disparu
La fin de la vapeur a rendu ces bâtiments inutiles en une génération. Beaucoup ont été démolis dans les années 1960 et 1970, souvent sans relevé préalable. Ceux qui subsistent le font pour trois raisons : une protection patrimoniale, une reconversion trouvée à temps, ou une utilité résiduelle comme atelier.
Même quand le bâtiment a disparu, la trace reste. La fosse de la plaque tournante est une structure massive : elle demeure souvent lisible au sol, parfois comblée mais visible sur les vues aériennes. C’est un indice de premier ordre.
Trois signes se combinent bien pour l’identification. La forme d’abord : un arc de cercle bâti isolé le long d’une voie ferrée n’a guère d’autre explication. La position ensuite : les dépôts se trouvent en tête de ligne, aux bifurcations, près des gares de triage, jamais au milieu de nulle part. La toponymie enfin : les rues « du Dépôt », « de la Rotonde », « des Ateliers » signalent une activité parfois éteinte depuis longtemps.

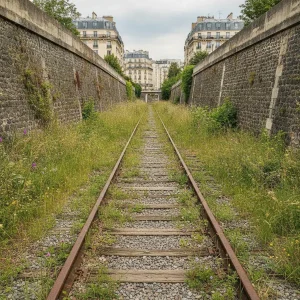

Pour Paris, le tracé de la Petite Ceinture offre un terrain d’observation dense : la ligne desservait des installations techniques dont plusieurs emprises restent lisibles dans le parcellaire actuel.
Le dépôt, un système et pas un bâtiment
Isoler la rotonde fausse la compréhension. Elle n’est qu’une pièce d’un ensemble technique qui comprend au minimum quatre autres fonctions, toutes lisibles sur le terrain quand elles subsistent.
Le parc à charbon d’abord, avec sa fosse de déchargement et souvent un pont roulant ou une grue : c’est l’installation la plus massive après la rotonde elle-même, et son emprise reste visible longtemps. Le château d’eau ensuite, indispensable et facilement identifiable à sa silhouette : une machine à vapeur consomme davantage d’eau que de charbon en volume. La fosse de visite, tranchée maçonnée sous la voie permettant d’accéder aux organes bas de la machine. Enfin les sablières, petits bâtiments où l’on séchait le sable projeté sous les roues pour l’adhérence.
Cette organisation explique la localisation des dépôts : il fallait de l’eau en quantité, un accès pour le charbon, et de la place. On les trouve donc en périphérie des gares, souvent près d’un cours d’eau ou d’un canal, jamais coincés dans le tissu dense.
Repérer un seul de ces éléments suffit souvent à établir la présence d’un dépôt disparu. Un château d’eau ferroviaire isolé au milieu d’un lotissement est un indice sans ambiguïté.
Questions fréquentes
À quoi servait la plaque tournante d’une rotonde ?
À faire pivoter une locomotive sur elle-même pour l’orienter vers une voie du bâtiment, ou pour la retourner. Les machines à vapeur ne roulaient pas correctement en marche arrière : il fallait pouvoir les remettre dans le sens de la marche.
Pourquoi les rotondes sont-elles rondes ?
Parce que la plaque tournante centrale distribue les voies en rayons. Cette géométrie permet de garer une dizaine de machines sur une emprise réduite avec un seul accès. Les dépôts plus tardifs adoptent des formes rectangulaires desservies par des voies parallèles.
Reste-t-il des rotondes en France ?
Oui, plusieurs subsistent, dont certaines protégées au titre des monuments historiques et reconverties en lieux culturels ou en ateliers de préservation ferroviaire. Beaucoup d’autres ont disparu avec la fin de la traction à vapeur.
Sources et méthode
Cet article décrit des principes de construction et de fonctionnement documentés par la littérature d’histoire ferroviaire et vérifiables par l’observation du bâti. Les dates de démolition et les statuts de protection varient d’un site à l’autre : ils doivent être vérifiés au cas par cas auprès des services régionaux de l’inventaire.
